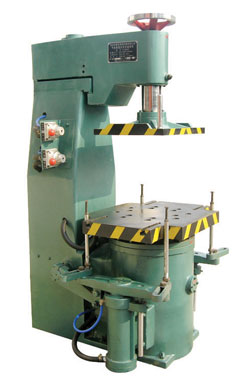

Z146W微震压实式造型机 该机结构进行优化设计，机身采用方箱筐架结构，大幅度提高机身的钢性。该机采用微震压实式造型工艺，可大幅度提高实压式实力使砂箱硬度可达HB90以上，表面粗糙度提高一个等级，稳定其产品质量。该机震击部分采用气垫微震有效降低机器对地基的影响。该南起模机构采用气缸、曲柄、连杆、同步轴实现同步起模。该机控制部分，全部采用气动元件来实现整体功能，操作简单，维护方便。该机操作方便，可视砂型情况，操作程序可人性化，有效地提高生产率。
Z146W微震压实式造型机技术参数
| 序号 |
名称 |
单位 |
Z145W |
备注 |
| 1 |
砂箱最大尺寸 |
mm |
600*500*250 |
|
| 2 |
工作台尺寸 |
mm |
700*550 |
|
| 3 |
震击负荷 |
kgf |
400 |
|
| 4 |
压实力 |
kgf |
7500 |
|
| 5 |
压实行程 |
mm |
200 |
|
| 6 |
起模行程 |
mm |
250 |
|
| 7 |
生产率 |
箱/时 |
40-60 |
|
| 8 |
震击气缸直径 |
mm |
150 |
|
| 9 |
自由空气消耗量 |
M3/箱 |
0.4 |
|
| 10 |
外形尺寸长*宽*高 |
mm |
1000*850*1568 |
|
| 11 |
机器重量 |
KG |
1600 |
|
|
